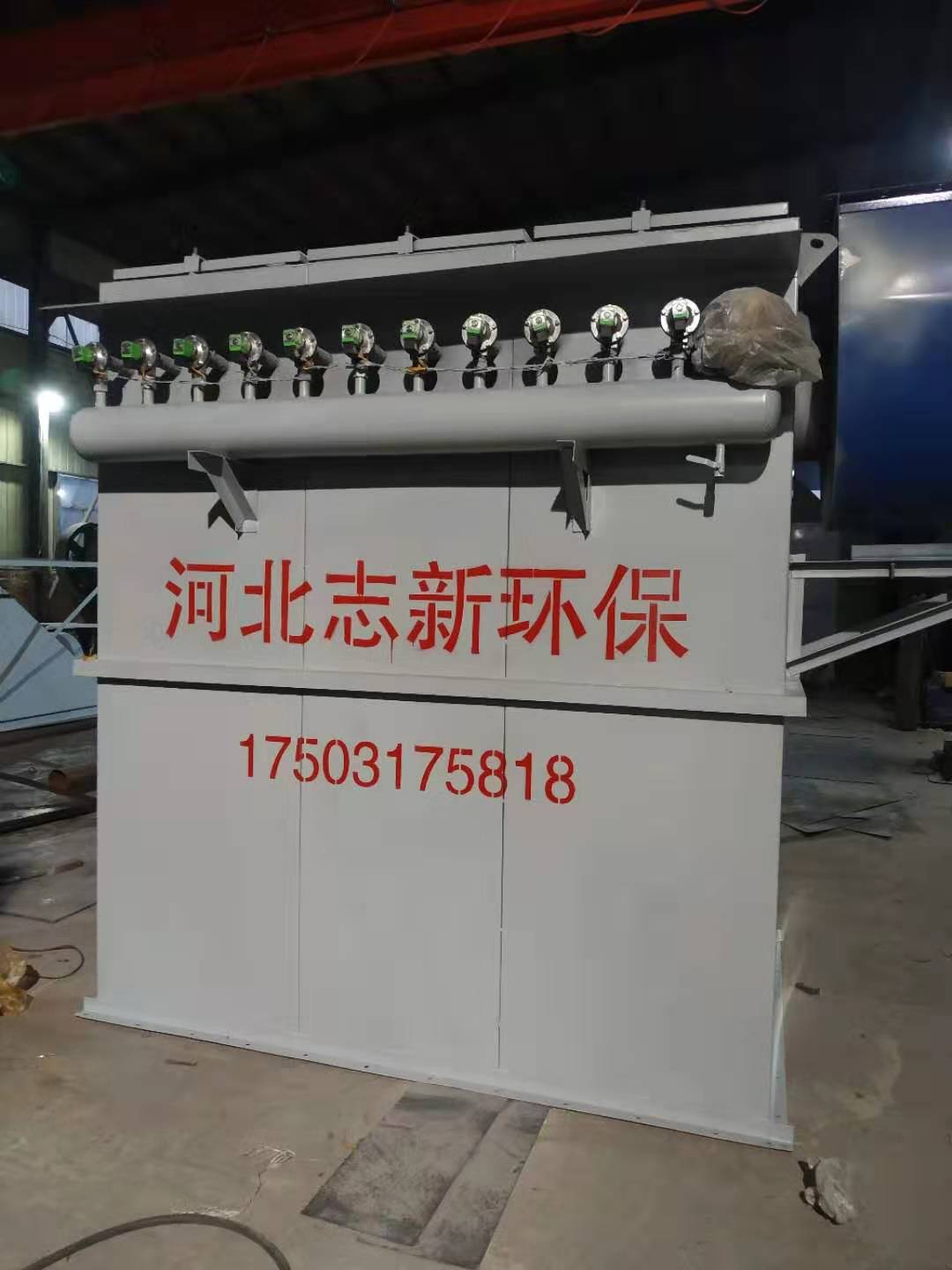

[圖文]脈沖布袋除塵器的花板設計及詳情介紹
脈沖布袋除塵器花板采用全自動數控沖壓方式加工除塵配件花板孔，保證了除塵配件花板及花板孔的形位公差要求。 設計合理的除塵器設備上箱體內部結構為花板作為操作平臺進行除塵器檢修、維修創(chuàng)造了條件。 花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm�；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。 焊接后通過整形確�；ò迤秸瑹o撓曲、凹凸不平等缺陷，花板平面度<1/1000，對角線長度誤差<3mm，內孔加工表面粗糙度為Ra=2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。 采用精密工藝加工的花板和高精度定位的噴吹管保證惡劣噴吹短管軸線和濾袋組件軸線的重合，從而保證了整套噴吹清灰系統的可靠、有效。
花板是脈沖除塵器用來固定濾袋的，也叫孔板。因此花板的設計與各室脈沖閥的噴吹管以及噴嘴的數量一致，每排的開孔數與噴吹管上的噴嘴數一致，所以每室的布袋數量是排管數與噴嘴數一致，所以每室的布袋數量是排管數與噴嘴數的乘積�；ò迕颗趴着c孔的距離以凈間距表征，即相鄰兩個圓近切點之間的距離，若是圓與板壁，則為圓的切點與壁之間近的距離。
對于袋長在2.6m以內，采用φ120mm或φ130mm規(guī)格的濾袋，凈間距可取50 mm；長袋的凈間距應大于60 mm，一般凈間距取濾袋的半徑，濾袋到箱體板壁的凈間距一般要大于濾袋的半徑。脈沖布袋除塵器花板排與排之間孔的距離也應滿足上述凈間距的要求。管噴凈脈沖除塵器花板的凈間距主要取決于脈沖閥的大小以及閥的布置，一般3寸脈沖閥相鄰行距在200-230mm�；ò迮趴字g的距離決定了除塵器箱體的斷面尺寸，實際上就決定了除塵器的結構重量和占地面積，因此合理地布置花板排孔的間距非常重要，過大過小都不妥。間距過大，使除塵器結構尺寸變大，重量增加，初投資增大，且占地面積大；間距過不，可以避免上述問題，但會加劇濾袋之間的磨損，減少濾袋壽命，增加運行費用和工人的勞動強度。
上述定凈間距的方法也不是一成不變的，要因情況而異，例如對于濃度較高、過濾風速高、粉塵磨琢性較大、氣流不穩(wěn)定等特定工況，適當放大間距有得于防止布袋磨損。
