現如今空氣污染嚴重，環保已成為許多工廠關注的問題。袋式除塵器對于控制空氣污染起到了重要的作用，那么袋式除塵器結構設計+原理是怎樣的呢？下面志新除塵器廠家小編為您介紹一下。

 　　袋式除塵器的除塵效率基本是濾袋的捕集效率. 袋式除空器的捕集效率高, 主要是靠在濾布面上黏附粉塵層。但是,清灰方法也要考慮.如果一次粉塵層局部脫落,可能會造成局部過濾速度過大· 所以清灰后重新轉入運行時, 開始階段粉塵捕集效率一般下降. 出口的粉塵濃度瞬間增高。另外,在反復清灰的過程中,粉塵可能浸入濾布內部增住孔眼,因此清灰后壓力損失偏高。

 　 袋式除塵器的結構要點

 　　布袋除塵器大致分為三個主要結構。上方框、是方框、的下半部分。技術含量最高的部分屬于上框，結構復雜。它分為：儲氣罐、吹管、潔凈室、頂蓋、環形間隙噴射器、吹掃氣體出口、粉塵氣體入口等。

 　　方框的結構設計：

 　　上箱是整個除塵器設計的關鍵部分。其設計與集塵器是否能正常運行直接相關。在設計盒子時，應考慮上方框中花板孔的合理排列。、上部框橫截面高度的高度和方向、離線孔在內部旁路的情況下，還考慮了離線孔與內部旁路孔之間的位置關系。當然，檢查上箱結構的強度同樣重要。在設計上箱時，應考慮具有一定坡度的設計，以便于雨水的順利排放。

　　中盒結構設計：

　　  布袋除塵器中間框主要由花板、組成。濾袋、濾袋幀、文氏由幾部分組成。除塵濾袋和花板是理想的。因此，工作時濾袋不會泄漏，拆卸方便。快速。除塵框架由碳鋼制成，表面光滑，無毛刺。它由自流水制成，所有焊點和熔點都非常堅固。除塵框架可以噴涂鍍鉻、，并根據客戶的工作條件進行硅膠處理。

 　　下框結構設計

 　　  布袋除塵器的小寫字母由進氣口、支腿、灰化裝置和檢查門組成�；遗懦鲅b置可以基于粉塵容量。、重量、出口處材料的溫度、壓力大小、粘度、正確選擇腐蝕性和其他技術參數。

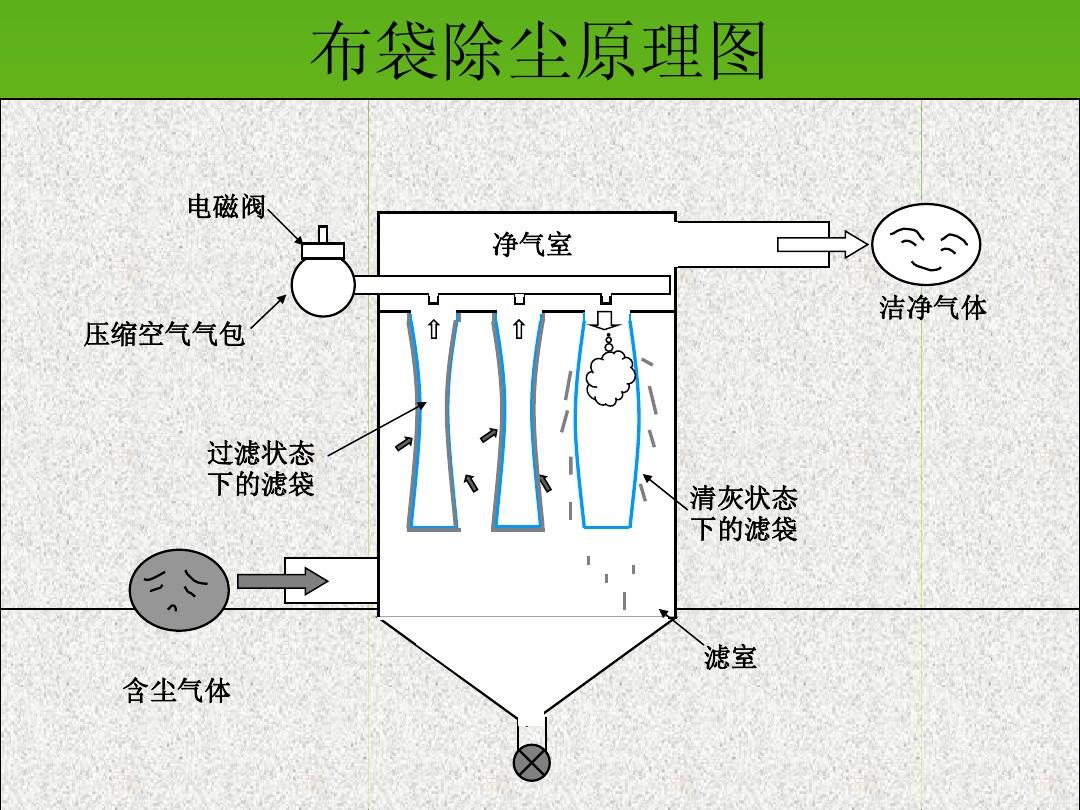

 　　布袋除塵器灰輸送系統設計含塵氣體通過灰斗（或下部開口法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉中。塵埃氣體被濾袋過濾，塵埃保留在濾袋的表面。潔凈空氣室、通過風扇排放到大氣中。當濾袋表面的灰塵增加，導致設備電阻上升到設定值時，時間繼電器（或差壓控制器）輸出信號，程控儀開始工作，脈沖閥逐個打開。壓縮空氣通過噴口噴射到濾袋，使濾袋突然膨脹。在反向氣流的作用下，附著在濾袋表面的灰塵很快與濾袋分離并落入灰斗（或灰倉），灰塵排出灰塵。閥門放電，全部為濾袋清洗結束后，集塵器恢復正常運行。
